3つの地帯の熱衝撃テスト部屋/ハイ・ロー温度の試験装置

3つの地帯の熱衝撃テスト部屋/ハイ・ロー温度の試験装置

1. 記述:

高温および極端に低い温度の環境による瞬時に環境試験の部屋の程度は連続的容認できるすなわち、熱拡張および収縮による短い時間テスト化学変化か物理的な損傷でもたらした。適した目的は金属、プラスチック、ゴムを含んでいる、電子工学…および他の材料はプロダクトまたは参照の改善を基盤として使用することができる

構造の2.Thermal衝撃の部屋:
。部屋構成モード:で構成される左の背面パネル電気制御キャビネットでキャビネットおよび冷却ユニットの後部で取付けられる低温テスト箱の下方部分にある高温部屋によって上部の部屋にある両方統合された構成モードを使用して部屋の構成、（システム）。こうすればは別の単位、冷却ユニット操作の間に振動を、部屋の左のパネルの部屋の騒音の影響に小さい、密集した構造、美しい出現、スリラーのキャビネットの区域箱の蓋操作を動かすために単位の装置そして維持を促進している間、電気コントロール パネル減らすために置いた。

。収容材料の外壁:良質の炭素鋼の版は、色の静電気のスプレーの処分を捜す。

。高低の温度の衝撃試験の部屋の絶縁材:良質のultra-fineガラス繊維の綿。

。収容材料の内部の壁:輸入されたSUS304ステンレス鋼、防蝕、きれいになること容易。

。実験室の照明装置:moisture-proofライト。

. 眺めの窓:箱（熱い箱）で350 × 250mmの電気湿気の障壁コーティングの温度の眺めの窓にドアを開けた。

。高低の温度の衝撃の部屋のサンプル ホールダー:ガイド・レールのステンレス鋼のサンプル ホールダーの上下の移動。対力によって提供しサンプル ホールダーの土台間接ドイツFESTO会社を置く滑らかなシリンダー平均を動力を与えられ電気センサーを作り出す。

。穴に通すケーブル:ハウジングの上が付いているサンプル ホールダーの上部で高温テスト スライド ケーブルの水路を提供される。

. サンプル ホールダー軸受け:≥30Kg.

3. 指定:

航空管制:
強制される-循環の換気、釣り合った温度方法（BTC）。この方法はだけでなく、結果の出力を自動的にPIDの出力を計算することによって制御し、最終的に動的平衡を達成するために連続操作のための冷却装置、ヒーターのセット・ポイント温度に従う制御システムの例を示す。

5.Notes

。高温露出の範囲の低限+ 60°Cがまたは低温露出の範囲の低限-60°C要求されたら、「包囲され温度露出」の選択を選びなさい

。下の±1.8°Cへの臨時雇用者の変動の必要性が選べば「低温変動のパッケージ」を

。温度の加熱/引きのダウンタイムは独立した部屋操作の間にだけ適当である

。必要な自動的に作動させた引き戸が自動的に選べば「ドアのパッケージ」を

。Air-cooledコンデンサー/利用できるWater-cooledコンデンサー

。water-cooledコンデンサーだけで適用しなさい

6. 安全装置

。 熱い部屋の過熱保護スイッチ

。 冷たい部屋の過熱保護スイッチ

。 空気circulator積み過ぎ警報

。 冷却装置ハイ・ロー圧力保護装置

。 圧縮機の温度スイッチ

。 空気圧スイッチ

。 ヒューズ

。 水懸濁液のリレー（唯一のwater-cooled指定）

。 圧縮機の遮断器

。 ヒーターの遮断器

。 試験区域の過熱は/保護装置を冷やし過ぎる

。 空気パージ弁

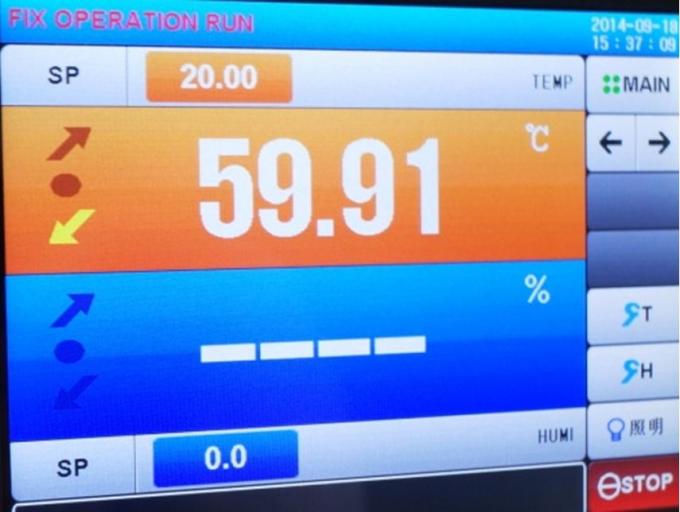

7.Control
